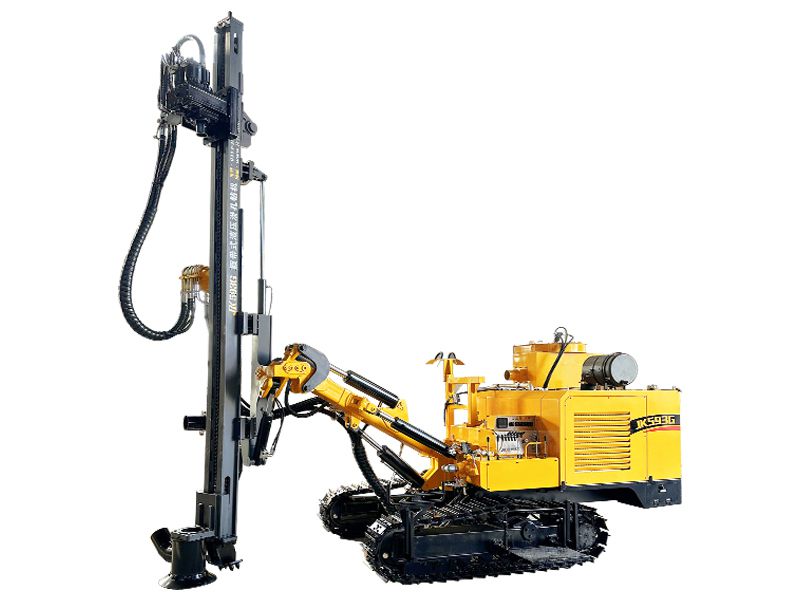

Foreuse fond de trou hydraulique sur chenilles

JK593G

Foreuse fond de trou hydraulique sur chenilles

Foreuse de surface avec compresseur d’air séparé pour trous de mines et installations photovoltaïques
Diamètre du trou: 90-300mm
Longueur de tige: 3m
Vitesse de déplacement: 2.2 km/h , 3.6km/h
Demande de devis
Foreuse de surface pour trous de mines et installations photovoltaïques JK593G

Cette foreuse sur chenilles est conçue pour creuser des trous larges pouvant être utilisés comme trous de mines ou pour l’installation d’équipement photovoltaïques. Equipé d’une boite de vitesse et de deux moteurs à rotation, la foreuse au marteau fond de trou offre des meilleures performances que les modèles concurrents. Le système d’alimentation comprend des moteurs diesel et des pompes à huile hydraulique. Un moteur hydraulique contrôle le forage, le positionnement de la foreuse et le positionnement des cylindres hydraulique.

Utilisations
La foreuse de surface est recommandée pour creuser des trous de mines, permettant l’installation d’explosif pour des excavation d’ampleur, ou l’installation d’équipement photovoltaïques. Comme toutes nos foreuses fond de trou, la machine peut aussi être utilisée pour l’hydro-ingénierie, les travaux de voirie ou l’excavation à ciel ouvert.

Données techniques
Modèle  JK593G
 Diamètre du trou  90-300mm
 Longueur de tige  3m
 Pression de l'air  1.2-2.5MPa
 Dureté de la roche  f=6-20
 Longueur d'articulation du bras  4138mm
 Hauteur max. de forage horizontal  3370mm
 Couple de rotation  4200N•m
 Vitesse de rotation 0-110rpm
 Vitesse de déplacement  2.2/3.6km/h
 Capacité de franchissement  30°
 Moteur  Weichai
 Puissance  74kW
 Dimension (L×l×H)  7000×2400×2700mm
 Poids  7500kg
 Aspirateur de poussière (optionnel)  Aspirateur hydraulique poussière sèche/poussière humide
Pièces principales

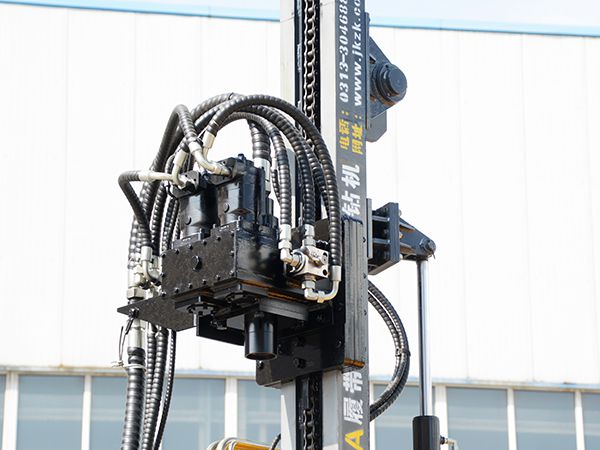

  • Unité de rotation
    Unité de rotation
    La boite de vitesse et les deux moteurs permettent de choisir entre deux vitesses de rotation.
    Les amortisseurs permettent d’utiliser la machine avec précision et stabilité.
    Chances réduites de coincer le foret lors du fonctionnement.
    Equipé d’un système de scellage de haute qualité pour garantir une longue durée de vie.

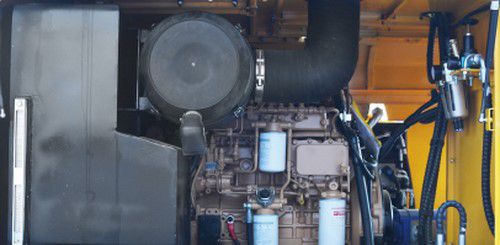

  • Système d’alimentation
    Système d’alimentation
    Equipé de pompes hydrauliques et de valves de haute qualité résistant à la pression et offrant une longue durée de vie.
    Le moteur à turbocompresseur de marque Weichai offre une puissance de 73.5 kW tout en garantissant un entretien facile.
    Un filtre à air en deux parties limite la pollution de l’air pour garantir la sécurité des utilisateurs et le respect de l’environnement.
    Un refroidisseur eau/huile intégré facilite l’utilisation du moteur et du système hydraulique dans les régions chaudes.

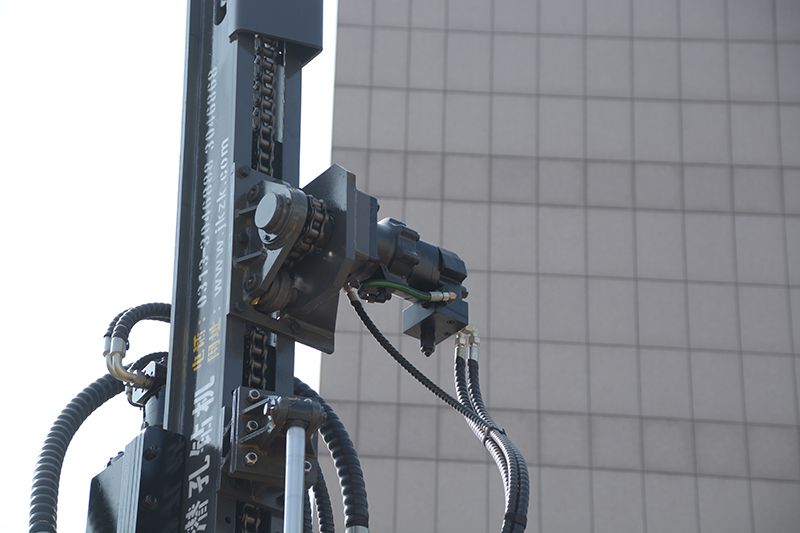

  • Mât sans maintenance
    Mât sans maintenance
    Un système de rails avec verrouillage mécanique/hydraulique permet de guider les tiges de forage vers le trou et donne une force de couple stable aux moteurs tout en évitant les fuites ou les dérapages. Les rails n’ont pas besoin d’être huilé ou entretenu de manière régulière.

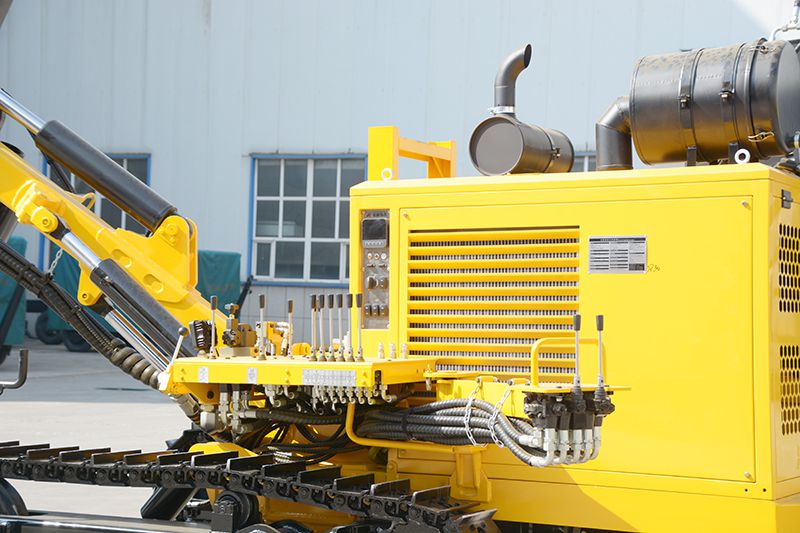

  • Panneau de contrôle
    Panneau de contrôle
    Système de contrôle tout-en-un permettant d’opérer la foreuse. Le panneau de contrôle permet une vitesse de forage et de soulèvement rapide.
    La vitesse de forage peut être réglé selon la nature du sol, permettant d’optimiser la durée du forage.

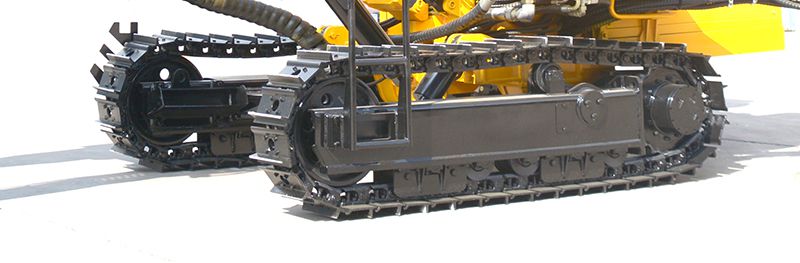

  • Châssis sans maintenance
    Châssis sans maintenance
    Le châssis étendu abaisse le centre de gravité, offrant une meilleure stabilité.
    Les moteurs à large couple ainsi que le réglage à deux vitesses, donnent une force moteur supplémentaire permettant d’escalader les surfaces et de déplacer la foreuse à une vitesse accrue.
    4 vérins de mise à niveau soutenant une inclinaison de 10° à gauche ou à droite permet de travailler sur un terrain irrégulier.
    Les roues à l’intérieur des chenilles n’ont pas besoin d’être huilées et sont conçues pour ne pas dérailler.
    Le châssis est surmonté de deux carrousels à tiges et d'une plateforme de contrôle.

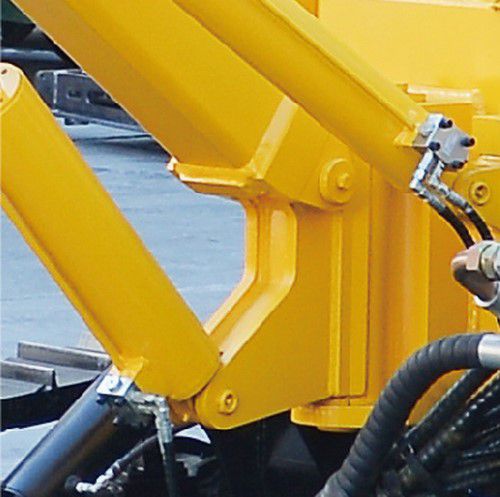

  • Bras articulé de la foreuse
    Bras articulé de la foreuse
    Le bras de la foreuse est renforcé avec un système de rails résistants et épais garantissant la stabilité de la machine lors de son utilisation.
    La stabilité du bras articulé et du mat de la foreuse est particulièrement importante pour l’installation d’équipements photovoltaïques.
    Le bras articulé permet d’élargir l’angle de forage dans un éventail de 20% par rapport aux autres foreuses.

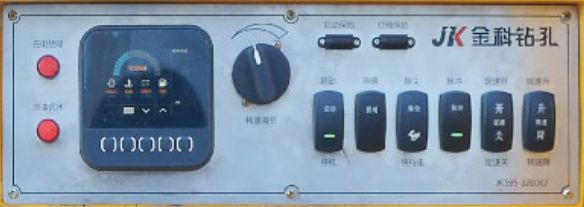

  • Système de contrôle électronique
    Système de contrôle électronique
    Le système de contrôle électronique comprend des pièces fiables avec un faible taux d’échec.
    Le système permet d’afficher les paramètres d’utilisation, des alarmes, et d’autres messages divers.
    Un inclinomètre permet de contrôler l’angle de forage et d’améliorer la précision des opérations.
Equipment de forage personnalisable

Nous proposons des modèles personnalisés pour répondre à vos besoins particuliers.

  • En amont de la conception des modèles personnalisés, nous allons chercher à connaitre en détails les défis auxquels votre projet fait face.
  • Notre riche expérience nous permet de vous proposer des solutions simples et économes à divers types de projets de forage.
  • Nos foreuses sont hautement performantes et répondent aux besoins de différentes industries.
  • Notre expertise dans la fabrication des machines, des pièces électriques, hydrauliques ou pneumatiques, nous permet de produire des appareils de haute qualité.

L’utilisation de trous de mines est une méthode de forage consistant à installer des explosifs dans un trou préalablement creusé. La détonation des explosifs permet de creuser rapidement à travers une grande surface, fragilisant les roches dures et faciliter les futures opérations de forage.

Les équipements communément utilisés incluent les foreuses rotatives, les marteaux hors-trou et les marteaux fond de trou. Les systèmes utilisant un équipement de marteau fond de trou offrent des capacités supérieures, pouvant forer de manière précise à travers les roches les plus dures.

L’installation de panneaux solaires demandent de creuser un grand nombre de trous pour installer des infrastructures conséquentes. L’installation de ces équipements demande à la fois rapidité et adaptabilité à tout type de terrains, des critères que le forage au marteau fond de trou rempli parfaitement.
