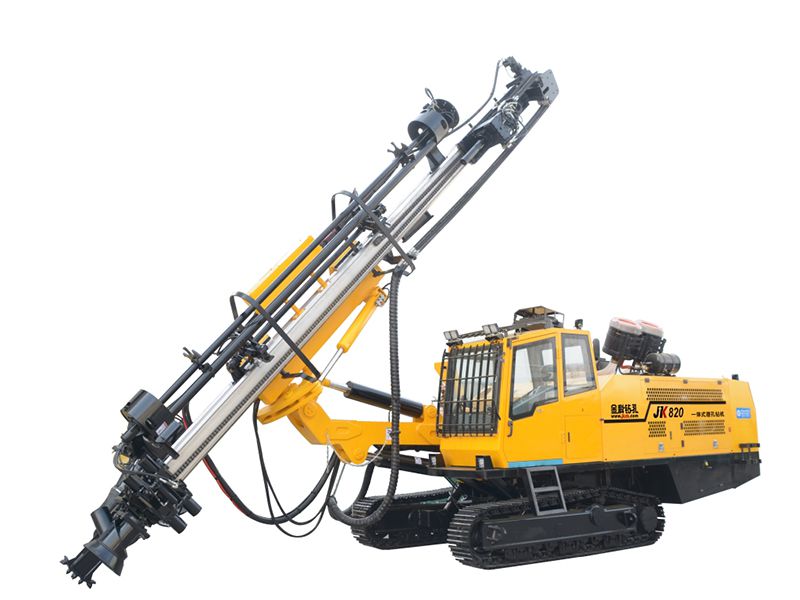

Foreuse fond de trou hydraulique sur chenilles

JK820-2

Foreuse fond de trou hydraulique sur chenilles

Foreuse de surface avec compresseur d’air intégré
Diamètre du trou: 140-190mm
Longueur de tige: 5m
Optionnel : Système de rotation à deux vitesses rapide-lent, Système de lubrification automatique des tiges
Demande de devis

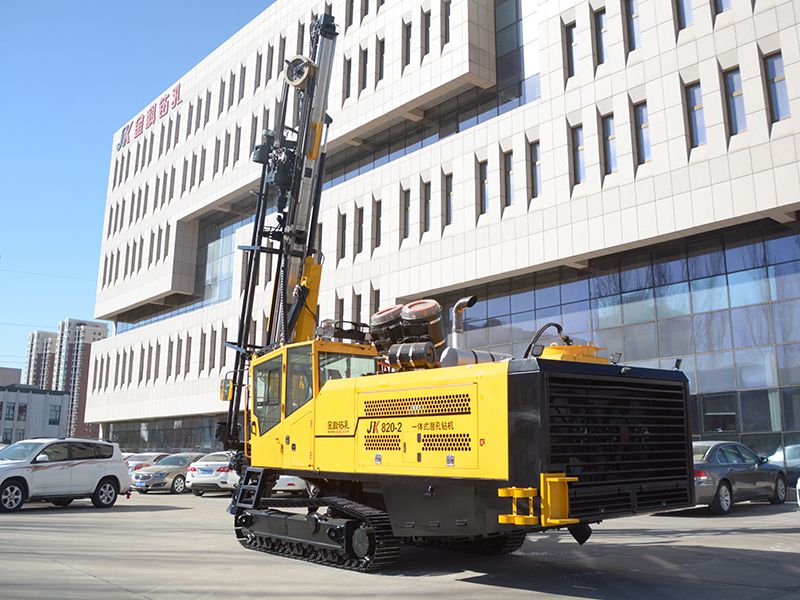

Foreuse fond de trou hydraulique avec compresseur d’air intégré JK820-2

La foreuse fond de trou hydraulique JK810 est une machine hautement automatisée, conçue pour optimiser les opérations de forage tout en garantissant la sûreté des opérateurs et le respect de l’environnement. La foreuse est équipée d’une cabine aux normes des structures de protection contre la chute d’objet (FOPS) ainsi que d’un changeur automatique de tiges de forage. Son châssis résistant offre une large voie, garantissant la stabilité et la manœuvrabilité de la machine.

Utilisation
Ce modèle de foreuse peut être utilisé pour les forages hydrauliques, les excavations à ciel ouvert, les travaux publics et de voirie, ou encore les forages de trous de mine.

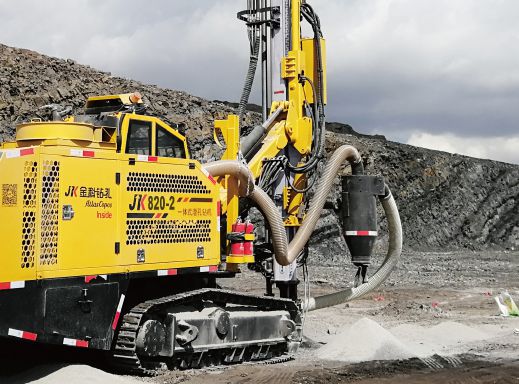

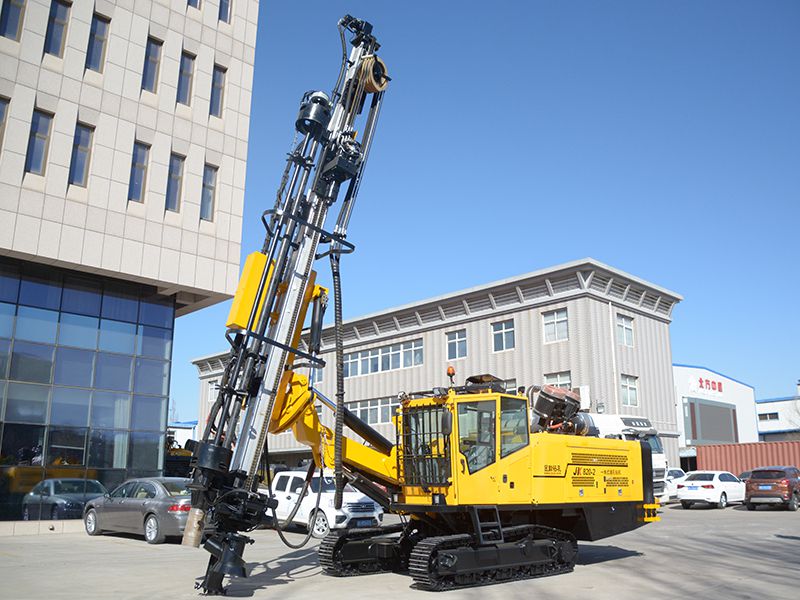

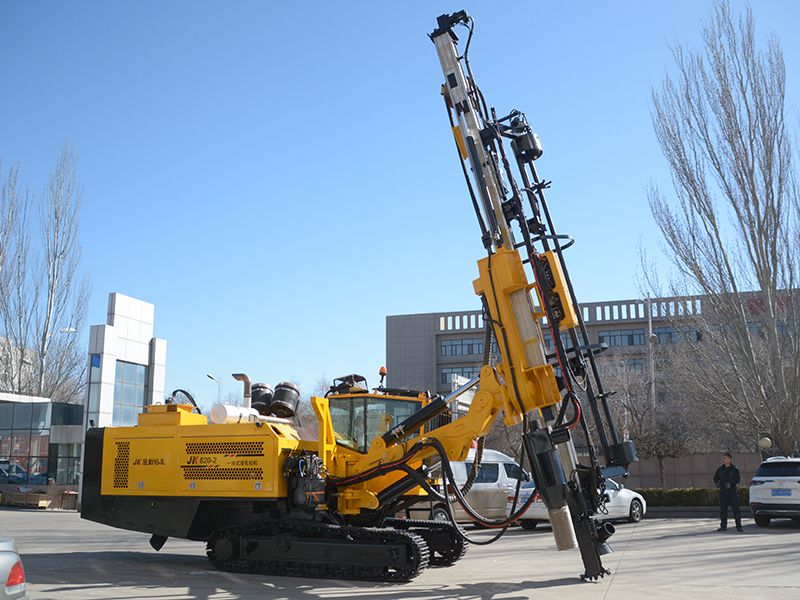

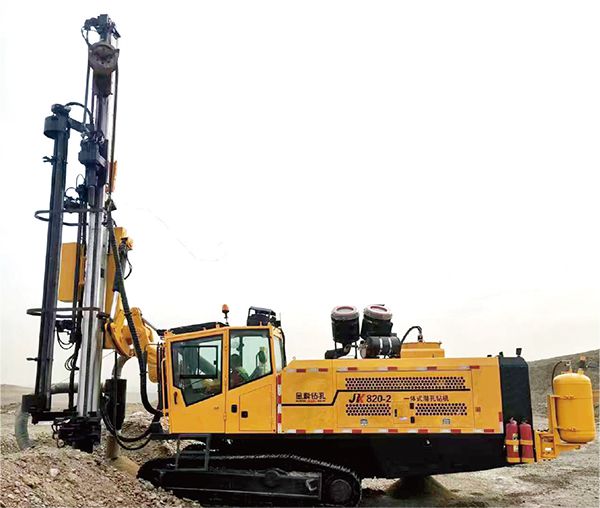

Foreuse fond de trou hydraulique sur chenilles
Foreuse fond de trou hydraulique sur chenilles Foreuse fond de trou hydraulique sur chenilles Foreuse fond de trou hydraulique sur chenilles
Données techniques
Modèle JK820-2
Général Poids kg 21000
Longueur mm 21000
Largeur mm 2700
Hauteur mm 3500
Changeur de tiges de forage Diamètre de forage mm Ø140-Ø190
Profondeur de forage mm 35
Diamètre des tiges mm Ø89/Ø102
Longueur des tiges mm 5
Diamètre marteaux ' 5-6-7
Compresseur d’air Pression nominal bar
Débit d’air m³/min
Forage Extension mm 1400
Longueur système de rails du mât mm 5895
Inclinaison du système de forage Gauche 36 droite 95
Moteur Type Moteur 6 cylindres refroidi à l’eau, moteur diesel EFI
Puissance nominale kW/rpm 298/2100
Capacité réservoir L 700
Moteur rotatif Vitesse de rotation rpm 0-120
Couple de rotation Nm 3600
Transfert force mécanique Moteur hydraulique + chaine
Force mécanique KN 30
Force soulèvement KN 30
Châssis Voie mm ≥400
Garde au sol mm ±10
Déviation 2/3
Vitesse km/h 20
Capacité de franchissement
Aspirateur Méthode d’aspiration Aspiration hydraulique
Pièces principales
  • Tableau de bord

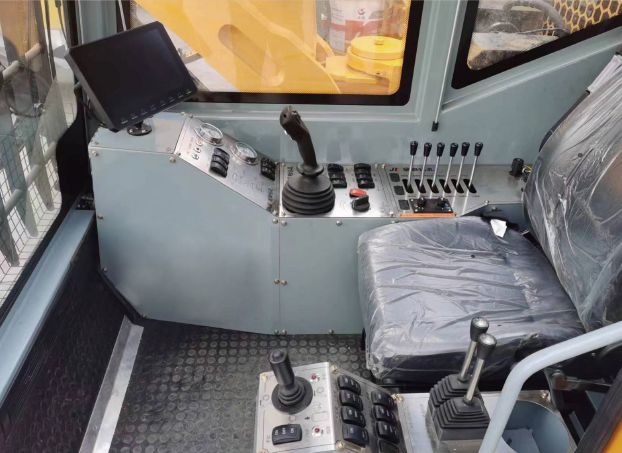

    Tableau de bord
    Le tableau de bord affiche clairement les paramètres d’utilisation et les messages d’alerte en temps réel pour une gestion précise et efficace de la machine.
    Avec un système d'opération des deux côtés du siège, appréciez une cabine spacieuse.
  • Cabine

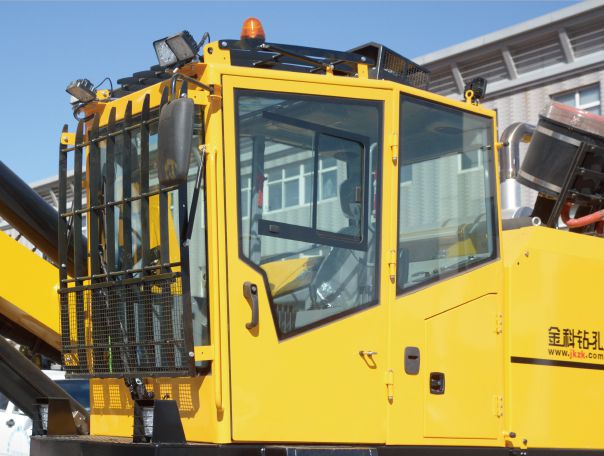

    Cabine
    La cabine close de la foreuse est conçue selon les normes des structures de protection contre la chute d’objet (FOPS) pour améliorer la sécurité des travailleurs selon les standards en vigueur dans la plupart des pays d’Europe et aux Etats-Unis.
    La vision panoramique de la cabine permet une vue dégagée de l’environnement immédiat de la machine, participant à son utilisation sûre.
    Avec une garde au sol supérieure à 400 mm, la machine peut se déplacer sur terrain accidenté sans risque de choc avec le sol.
  • Unité de rotation

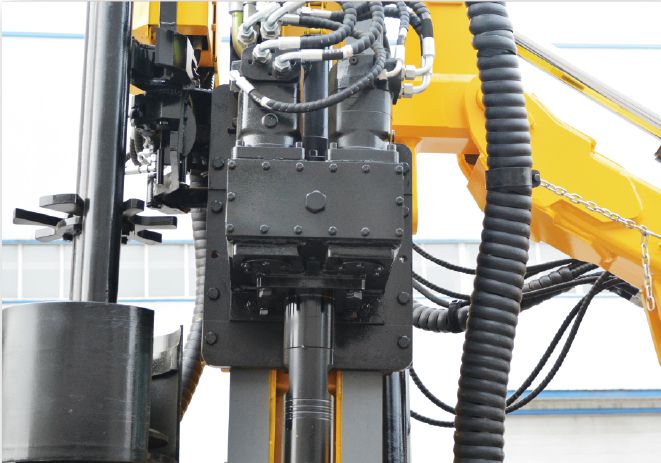

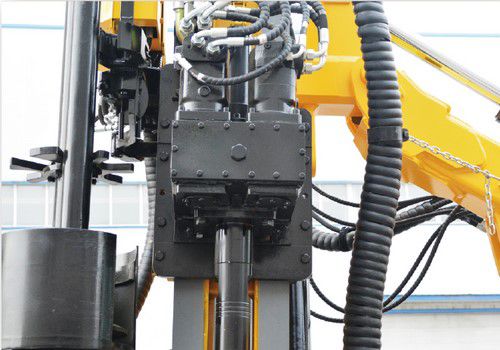

    Unité de rotation
    Nos doubles moteurs cycloïdaux génèrent une puissance de couple et réduisent le risque de blocage des tiges de forage. Le taux de rotation peut être ajusté aisément pour différents types de roches.
    Des sceaux ont été ajoutés pour assurer l’isolation du matériel et ainsi augmenter sa durée de vie.
  • Compresseur d’air

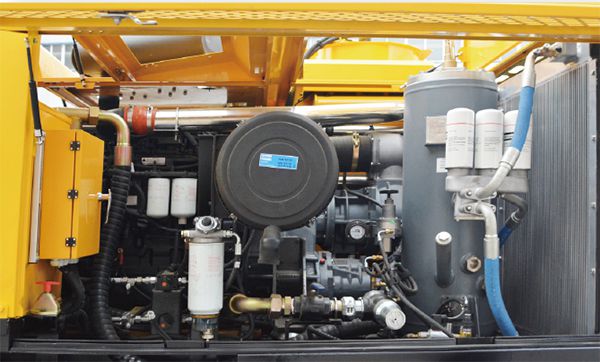

    Compresseur d’air
    Les compresseurs d’air à deux étages de marque Atlas Copco garantit un débit d’air puissant et des performances fiables. L’air comprimé peut être utilisé sur différents types de roche et est capable de forer les roches les plus dures.
  • Moteur

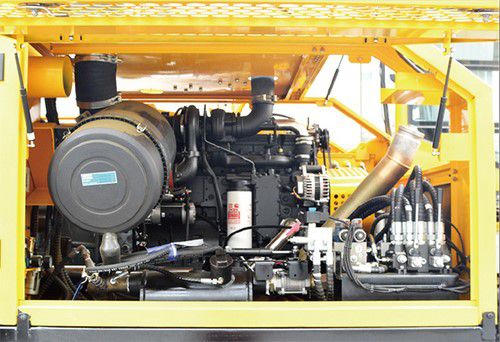

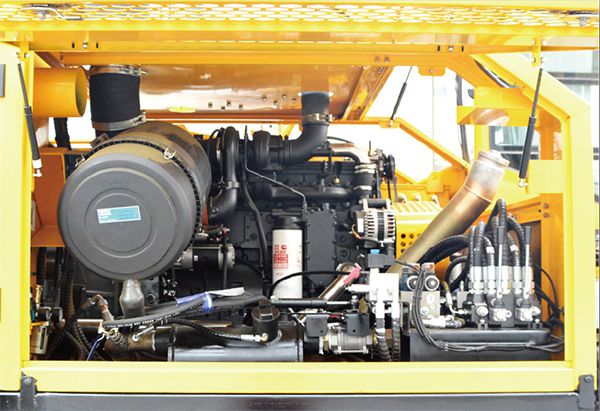

    Moteur
    Un moteur avec turbocompresseur apporte la puissance nécessaire à la foreuse.
    Un système de filtres à air en 3 étapes améliore la propreté de l’air et réduit grandement le risque de défaillance moteur.
  • Mât de guidage

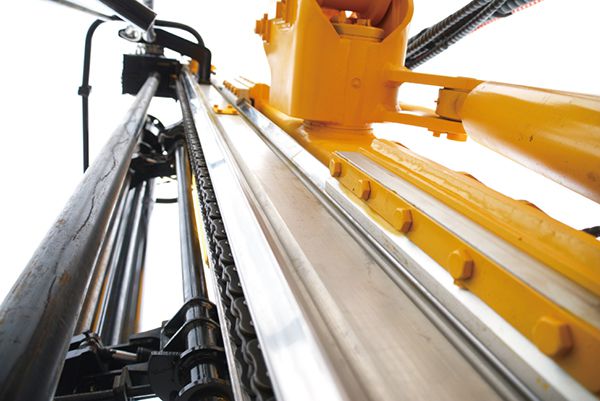

    Mât de guidage
    Un mât de guidage en acier inoxydable et résistant à l’usure protège la structure et les tiges de forage. L’unité de rotation donne une importante force de couple, permettant de forer à travers les roches dures. La foreuse est conçue pour réduire le risque de blocage dans la roche, notamment en réglant la vitesse de rotation selon les types de roches.
    Un système de scellement est ajouté pour améliorer la résistance du mât et allonger la durée de vie des pièces.
  • Changeur de tiges automatique
    Changeur de tiges automatique
    Un changeur de tiges de forage automatique simple d’utilisation est ajouté à l’appareil. Il permet de charger, décharger, stocker, et contrôler l’utilisation des tiges de forage à l’aide d’un simple joystick. Avec un système de pinces intégré, le changeur a un fonctionnement fiable et est facile d’utilisation.
    D’une seule pression d’un bouton, la tige actuellement utilisée peut être remplacée.
  • Système d’aspiration des poussières
    Système d’aspiration des poussières
    L’aspirateur hydraulique des poussières garantit des performances stables et de haute qualité, assurant la sécurité des opérateurs et la propreté de l’environnement.

Le diamètre standard est de 90 mm à 300 mm. Si votre projet requiert des trous de diamètre différent, contactez-nous pour produire des machines personnalisées.
