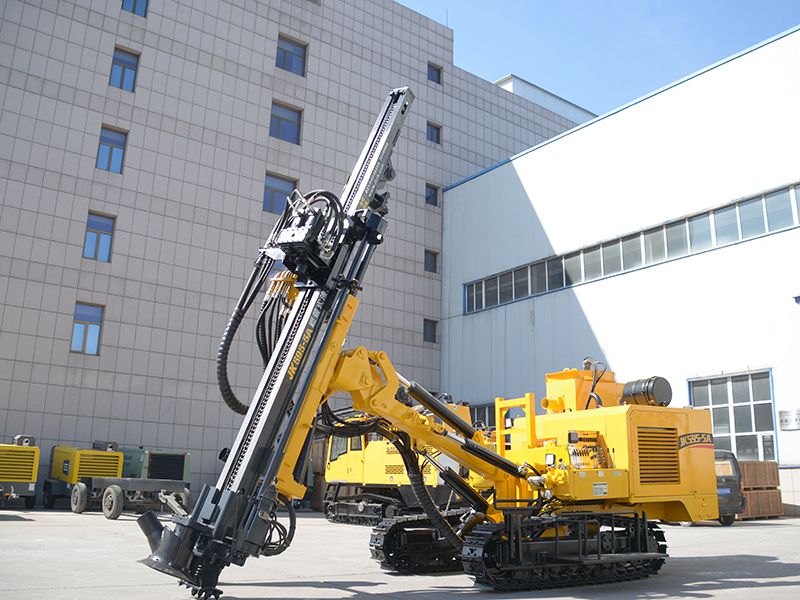

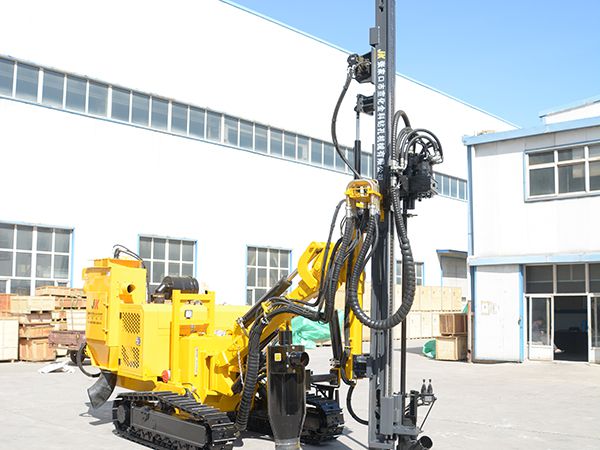

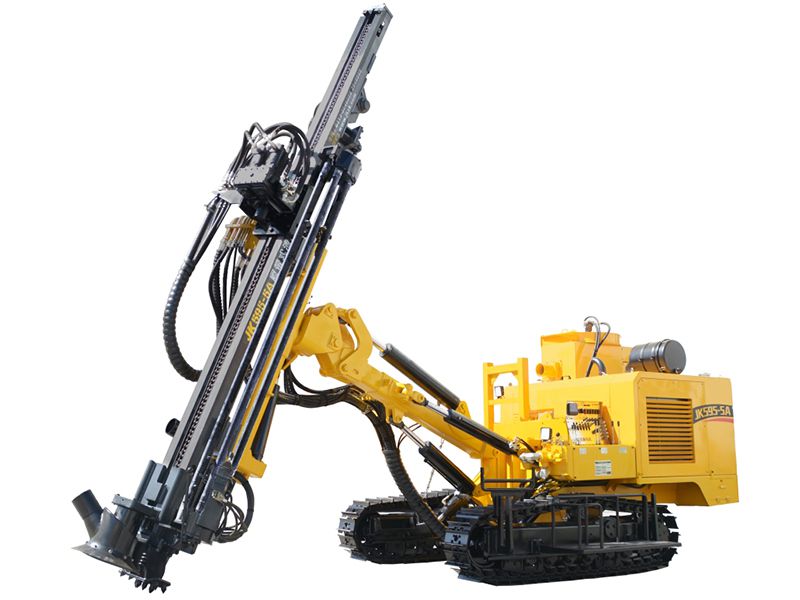

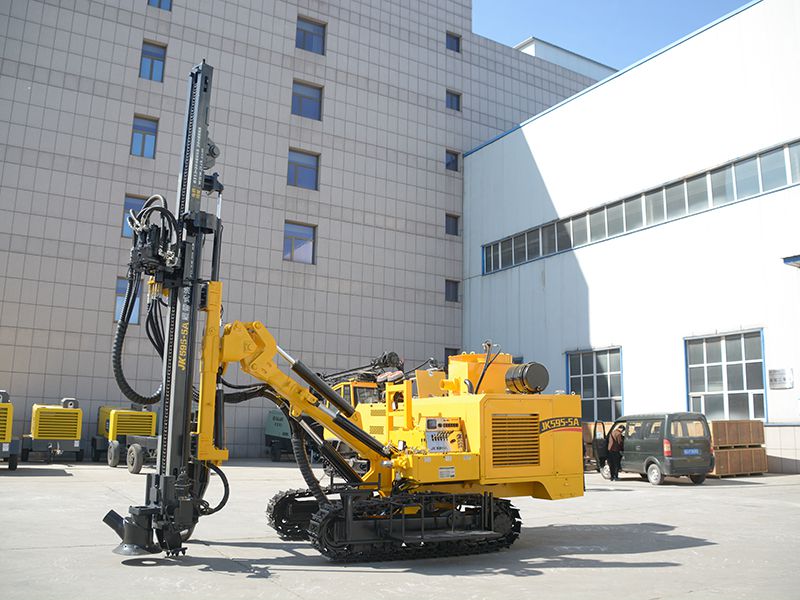

Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire)

JK595-5A

Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire)

Foreuse de surface avec compresseur d’air séparé pour trous de mines et installations photovoltaïques
Diamètre du trou: 90-165mm
Profondeur maximum du trou: 50m
Vitesse de déplacement: 2.2km/h, 3.6km/h
Demande de devis
Foreuse fond de trou hydraulique sur chenilles JK595-5A (avec changeur de tiges auxiliaire)

La foreuse fond de trou hydraulique sur chenilles est équipé d’un changeur de tiges auxiliaire, permettant de réduire le personnel nécessaire à l’opération de la machine à une seule personne. Avec un système d’alimentation composé de moteurs diesels et de pompes hydrauliques, la foreuse est à la fois efficace et sobre en énergie. Un moteur hydraulique contrôle le forage, le positionnement de la foreuse et le positionnement des cylindres hydrauliques.

Fonctionnalité
Equipé d’un changeur de tiges auxiliaire, un unique opérateur peut opérer l’ensemble de l’appareil.

Utilisations
La foreuse de surface est recommandé pour les travaux de forage hydraulique, le minage à ciel ouvert, les travaux de voirie, et les trous de mines.

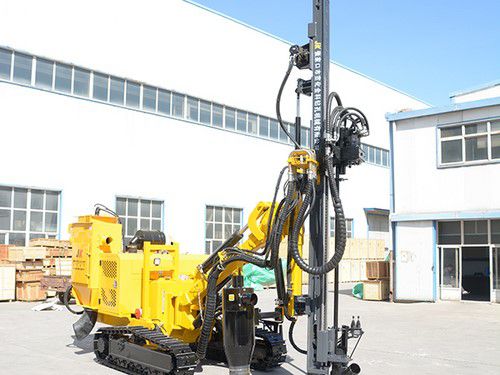

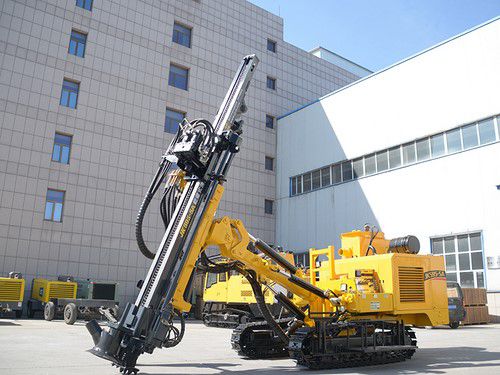

Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire)
Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire) Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire) Foreuse fond de trou hydraulique sur chenilles (avec changeur de tiges auxiliaire)
Données techniques
Modèle  JK595-5A
 Diamètre du trou  90-165mm
 Profondeur du trou  50m
 Carrousel à tiges  5×3m
 Dureté de la roche f=6-20
 Pression de l'air  1.2-2.5MPa
 Débit d'air  11-21m³/min
 Longueur système de rails du mât  4138mm
 Hauteur max. de forage horizontal  3370mm
 Vitesse de rotation  0-150rpm
 Couple de rotation  3300N·m
 Vitesse de déplacement  2.2km/h, 3.6km/h
 Capacité de franchissement  24°
 Moteur  Weichai 73.5kW
 Aspirateur de poussière  Aspirateur hydraulique de poussière sèche
 Aspirateur de poussière humide (optionnel)
 Dimension (L×l×H)  7000×2400×2700mm (2200mm sans le carrousel à tiges)
 Poids 7900 kg
Pièces principales
  • Unité de rotation

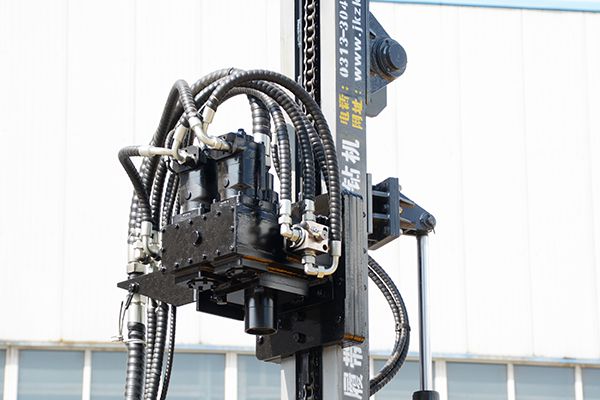

    Unité de rotation
    La boite de vitesse et les deux moteurs permettent de choisir entre deux vitesses de rotation.
    Les amortisseurs permettent d’utiliser la machine avec précision et stabilité.
    Chances réduites de coincer le foret lors du fonctionnement.
    Equipé d’un système de scellage de haute qualité pour garantir une longue durée de vie.
  • Système d’alimentation

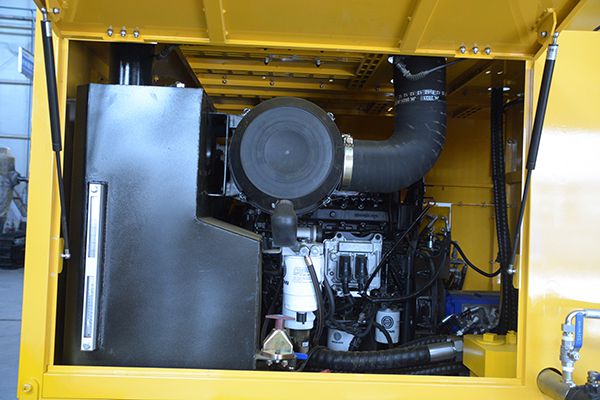

    Système d’alimentation
    Equipé de pompes hydrauliques et de valves de haute qualité résistant à la pression et offrant une longue durée de vie.
    Le moteur à turbocompresseur de marque Weichai offre une puissance de 73.5 kW tout en garantissant un entretien facile.
    Un filtre à air en deux parties limite la pollution de l’air pour garantir la sécurité des utilisateurs et le respect de l’environnement.
    Un refroidisseur eau/huile intégré facilite l’utilisation du moteur et du système hydraulique dans les régions chaudes.
  • Mât sans maintenance

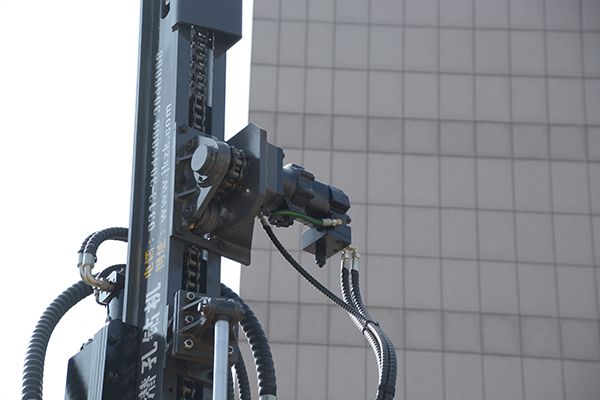

    Mât sans maintenance
    Un système de rails avec verrouillage mécanique/hydraulique permet de guider les tiges de forage vers le trou et donne une force de couple stable aux moteurs tout en évitant les fuites ou les dérapages. Les rails n’ont pas besoin d’être huilé ou entretenu de manière régulière.
  • Panneau de contrôle

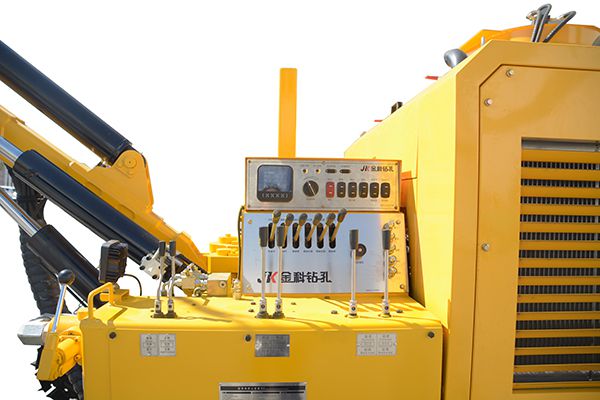

    Panneau de contrôle
    Système de contrôle tout-en-un permettant d’opérer la foreuse. Le panneau de contrôle permet une vitesse de forage et de soulèvement rapide.
    La vitesse de forage peut être réglé selon la nature du sol, permettant d’optimiser la durée du forage.
  • Châssis sans maintenance

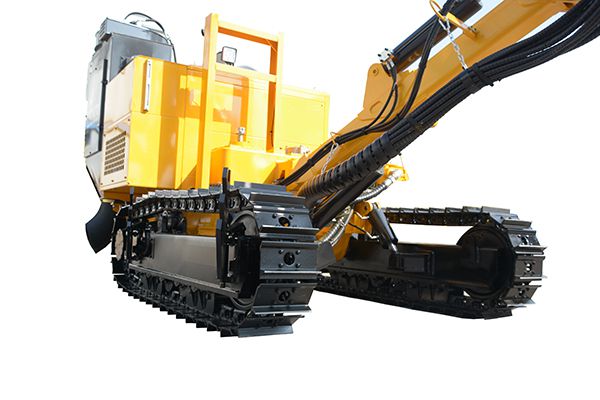

    Châssis sans maintenance
    Le châssis étendu abaisse le centre de gravité, offrant une meilleure stabilité.
    Les moteurs à large couple ainsi que le réglage à deux vitesses, donnent une force moteur supplémentaire permettant d’escalader les surfaces et de déplacer la foreuse à une vitesse accrue.
    4 vérins de mise à niveau soutenant une inclinaison de 10° à gauche ou à droite permet de travailler sur un terrain irrégulier.
    Les roues à l’intérieur des chenilles n’ont pas besoin d’être huilées et sont conçues pour ne pas dérailler.
    Le châssis est surmonté de deux carrousels à tiges et d'une plateforme de contrôle.
  • Bras articulé de la foreuse
    Le bras de la foreuse est renforcé avec un système de rails résistants et épais garantissant la stabilité de la machine lors de son utilisation.
    La stabilité du bras articulé et du mat de la foreuse est particulièrement importante pour l’installation d’équipements photovoltaïques.
    Le bras articulé permet d’élargir l’angle de forage dans un éventail de 20% par rapport aux autres foreuses.
Equipment de forage personnalisable

Nous proposons des modèles personnalisés pour répondre à vos besoins particuliers.

  • En amont de la conception des modèles personnalisés, nous allons chercher à connaitre en détails les défis auxquels votre projet fait face.
  • Notre riche expérience nous permet de vous proposer des solutions simples et économes à divers types de projets de forage.
  • Nos foreuses sont hautement performantes et répondent aux besoins de différentes industries.
  • Notre expertise dans la fabrication des machines, des pièces électriques, hydrauliques ou pneumatiques, nous permet de produire des appareils de haute qualité.
Processus de forage des trous de mines
  • Inspecter et étudier le site avant de commencer le forage
  • Analyser la nature des roches et la structure géologique pour assurer la sécurité et l’efficacité du forage
  • Choisir une méthode de forage, exécuter le plan de forage, installer et détonner les explosifs
  • Retirer les débris pour préparer la suite des excavations

Peut être utilisé sur différents types de roches (dureté de 6 à 20).

La table rotative hautement résistant permet de supporter un couple moteur et une charge importante.

Les foreuses sur camion ont l’avantage de pouvoir se déplacer rapidement mais elles ne sont pas adaptées aux terrains difficiles ou aux projets de forage de grande ampleur. De plus l’utilisation d’un camion ajoute l’entretien de ses moteurs et pneumatiques aux coûts de fonctionnement. Les foreuses sur chenilles permettent d’éviter tous ces problèmes, en faisant une solution adaptée pour les excavations à ciel ouvert.
