Foreuse Hydraulique de Surface Hors du Trou JK930

JK930

Foreuse Hydraulique de Surface Hors du Trou

Diamètre du trou : 76-115 mm
Longueur de tige de forage : 3,66 m
Profondeur de forage max. : 25 m
Demande de devis

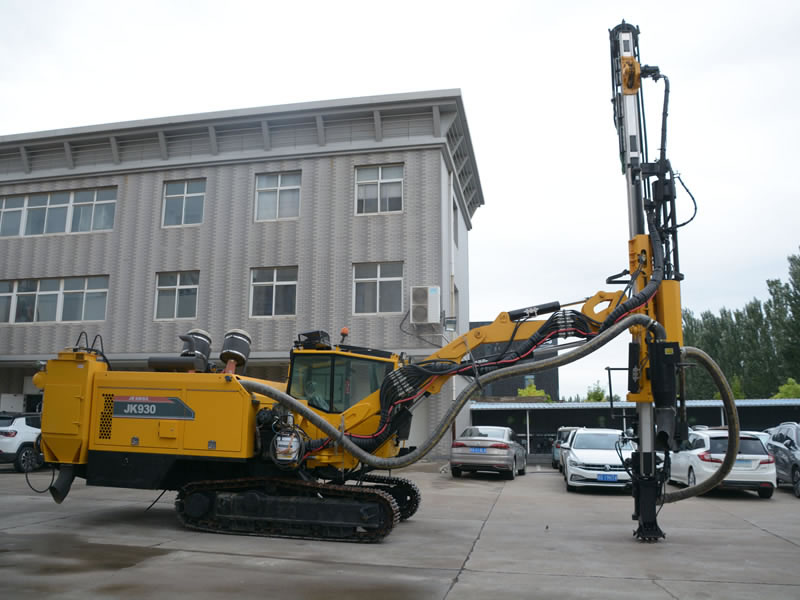

Foreuse Hydraulique de Surface Hors du Trou JK930

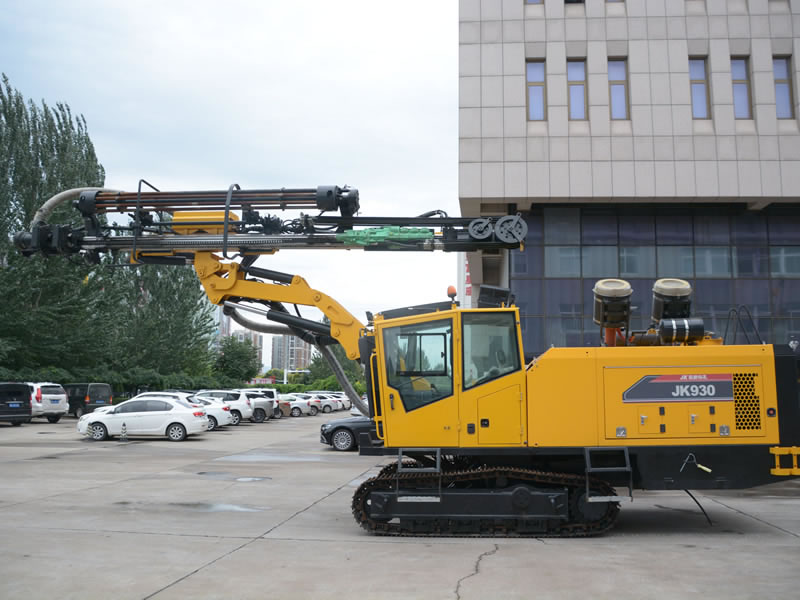

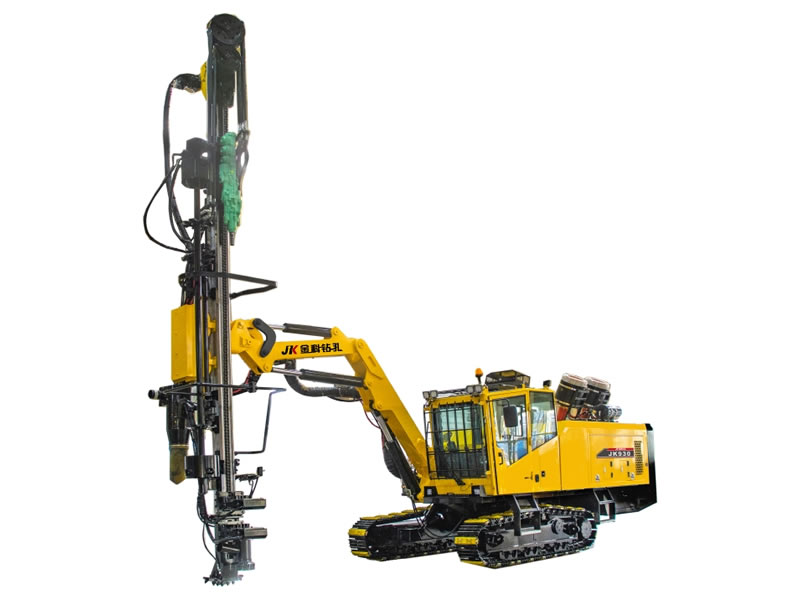

La foreuse de surface hors du trou est une machine de forage hydraulique intégrée robuste et polyvalente, développée pour des performances élevées dans les applications de construction exigeantes. Elle constitue une solution de forage hautement efficace pour les carrières de petite et moyenne taille.

Grâce à son centre de gravité bas et à la grande portée de sa flèche, la foreuse maintient une disponibilité opérationnelle élevée, même sur des terrains difficiles. Elle est équipée d'un perforateur Montabert (France) et d'un compresseur d'air à vis haute efficacité, garantissant un fonctionnement fiable et durable. Cette foreuse hydraulique intégrée offre un fonctionnement fluide, une qualité de forage constante et une longue durée de vie, ce qui la rend parfaitement adaptée aux projets miniers et de génie civil.

Foreuse Hydraulique de Surface Hors du Trou
Foreuse Hydraulique de Surface Hors du Trou Foreuse Hydraulique de Surface Hors du Trou Foreuse Hydraulique de Surface Hors du Trou Foreuse Hydraulique de Surface Hors du Trou Foreuse Hydraulique de Surface Hors du Trou
Spécifications Techniques
Modèle JK930
Système de perforation hydraulique Diamètre du trou 76-115 mm
Profondeur de forage Changement de tige automatique, profondeur max. : 25 m
Modèle HC150
Type Percussion hydraulique, rotation indépendante et évacuation automatique des résidus
Puissance d'impact 21 kW
Fréquence d'impact 38-41 Hz
Pression de percussion Max. 140 bar
Vitesse de rotation 0-145 tr/min
Couple de rotation 883 N·m
Lubrification de l'emmanchement Par brouillard d'huile
Méthode d'évacuation des déblais Soufflage à l'air comprimé
Système de changement automatique des tiges Capacité du barillet 7 Tiges
Diamètre des tiges T45, T51
Longueur des tiges 3660 mm
Compresseur d'air Type de compresseur Compresseur à vis à un étage
Débit d'air libre (FAD) 10 m³/min à 8 bar/h
Groupe motopropulseur Marque et Modèle Cummins QSC8.3-C260-30
Puissance / Vitesse nominale 194 kW / 2200 tr/min
Capacité du réservoir diesel 500 L
Flèche (Boom) Type de Boom Flèche articulée (pliante)
Angle d'oscillation (gauche/droite) 25°/ 25°
Portée verticale (ouverture de trou) Plan horizontal: haut: 3,1 m / bas: 4,7 m
Hauteur de forage horizontal Max. 7 m
Zone de couverture verticale 17 m²
Avancement (Feed) Longueur totale (avec embout) 7945 mm
Course d'alimentation 4300 mm
Châssis inférieur Largeur des patins de chenilles 350 mm
Garde au sol 455 mm
Oscillation des chenilles ±10º
Vitesse max. de déplacement 3,6 km/h
Pente admissible Max. 30° (treuil recommandé >20°)
Dimensions (état transport) Longueur 11,8 m
Largeur 2,6 m
Hauteur 3,2 m (poutre avant)
Poids Environ 16,5 tonnes
Composants Principaux
  • Perforateur hydraulique

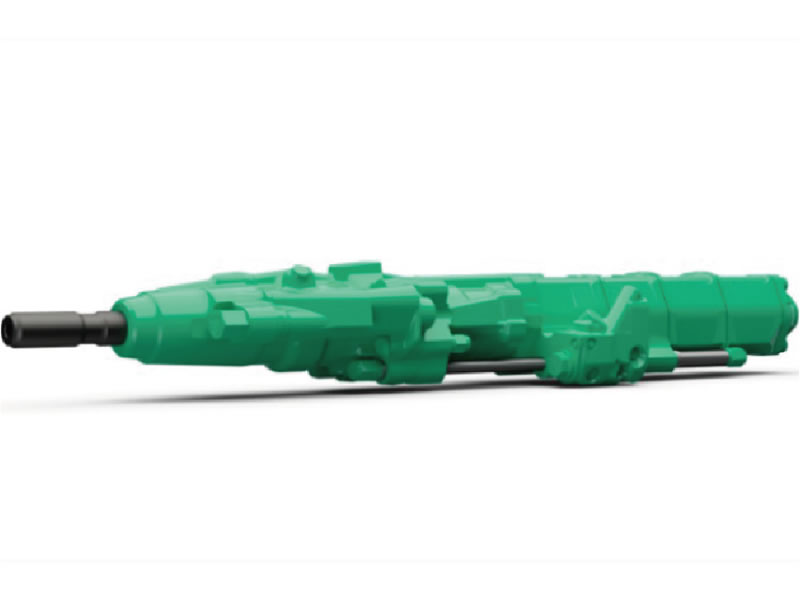

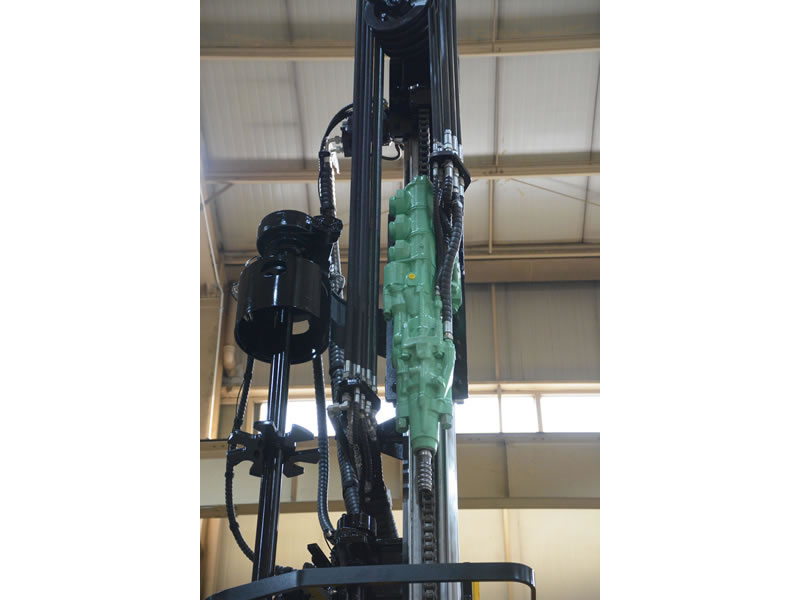

    Perforateur hydraulique
    La foreuse est équipée d’un marteau Montabert HC150 de fabrication française, délivrant une puissance d’impact de 21 kW pour des vitesses de pénétration élevées. La fonction de réglage de la fréquence d’impact permet d’adapter les paramètres de forage aux différentes formations rocheuses, améliorant l’efficacité tout en réduisant les coûts d’exploitation. Cette configuration
  • Châssis inférieurr

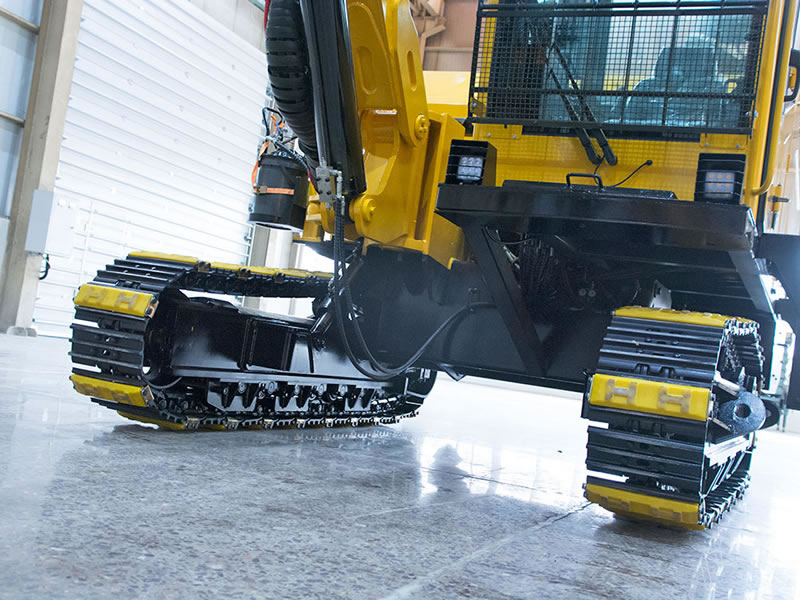

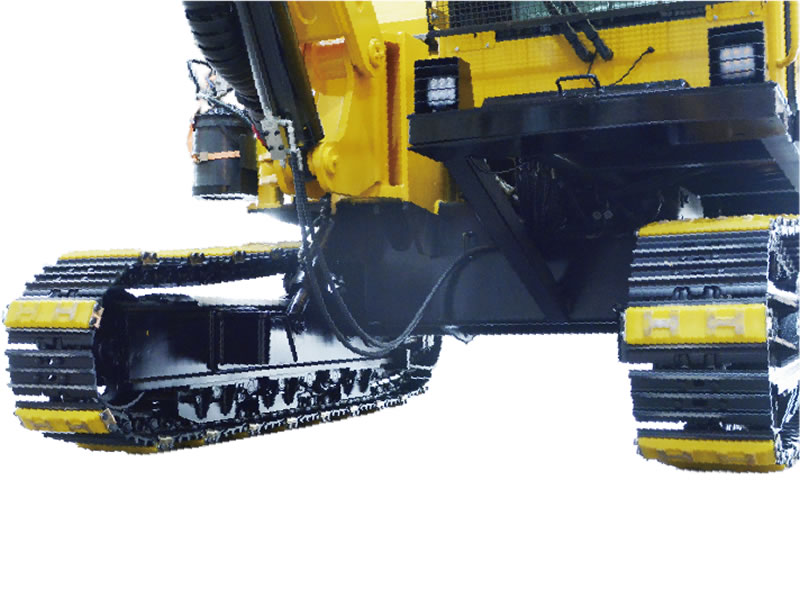

    Châssis inférieur
    Configuré avec un système de translation à chenilles monobloc à quatre galets, sans entretien, spécialement conçu pour les machines de construction. Le châssis permet une oscillation des chenilles de ±10°, autorisant un ajustement en temps réel de l’assiette de la machine lors des déplacements en pente et des opérations de forage, améliorant ainsi la sécurité de l’opérateur et de la machine. Le système chenillé offre une excellente mobilité et une grande capacité d’adaptation au terrain.
  • Flèche articulée

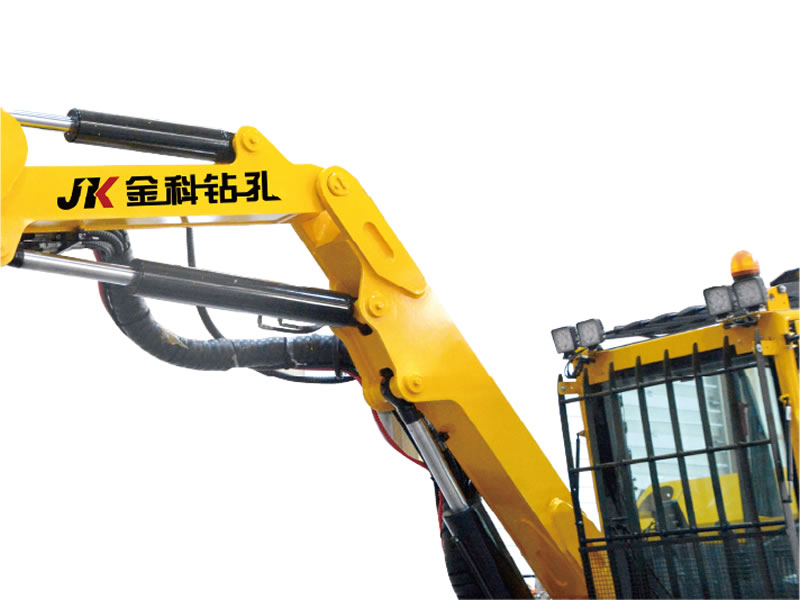

    Flèche articulée
    Conception renforcée permettant le forage horizontal, vertical et incliné. Sa grande couverture facilite le travail en environnements complexes.
  • Compresseur d'air

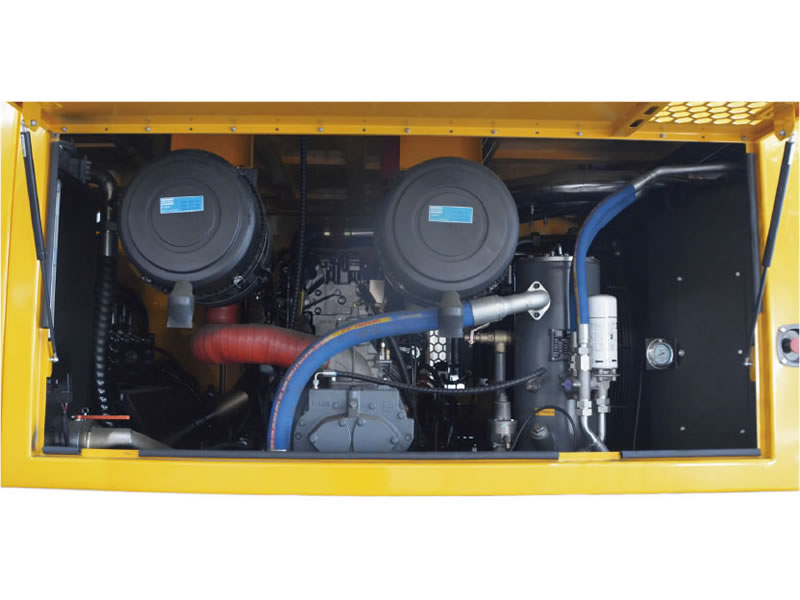

    Compresseur d'air
    Équipé d'une tête de vis Atlas Copco, offrant des performances stables avec une faible consommation d'énergie, adapté aux opérations de forage continues.
  • Mécanisme d'avance

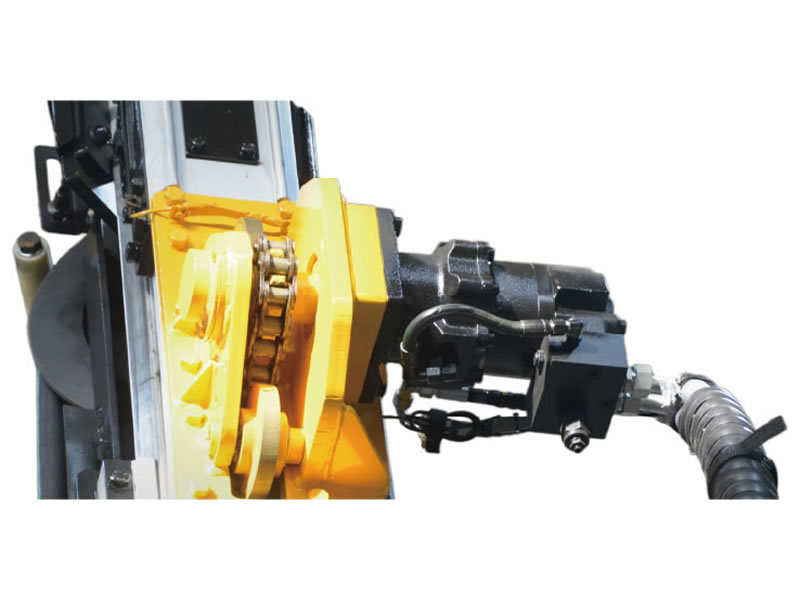

    Mécanisme d'avance
    Le système d'avance à chaîne motorisé permet des vitesses d'avance et de levage rapides avec un rendement opérationnel élevé. Doté d'un moteur d'avance Eaton importé, garantissant des performances stables et une fiabilité durable.
  • Système de filtration d'air

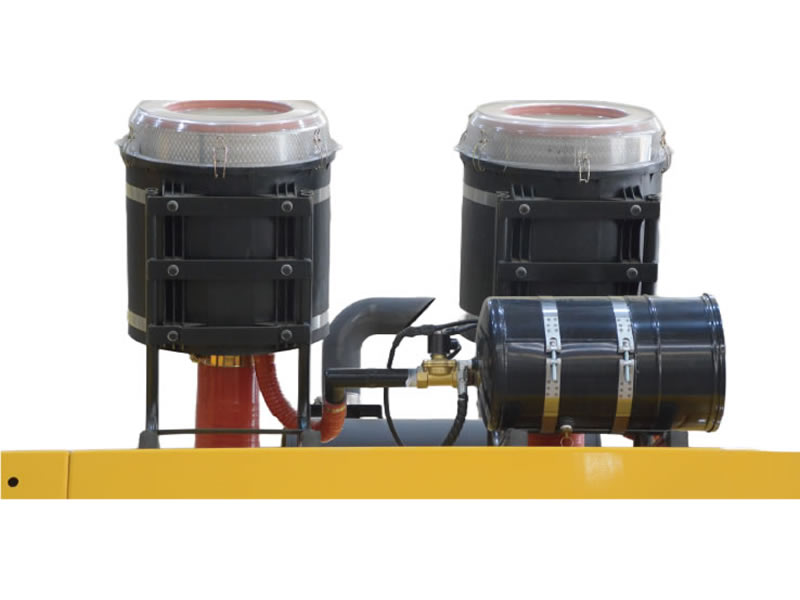

    Système de filtration d'air
    Un système de filtration à trois étages garantit un air d'admission propre pour le moteur et le compresseur. Le filtre de premier étage dispose d'un nettoyage automatique par air inversé, éliminant tout démontage et nettoyage manuels. Cette conception réduit l'entrée de poussière due à la manipulation humaine et améliore la fiabilité globale du système.
  • Moteur

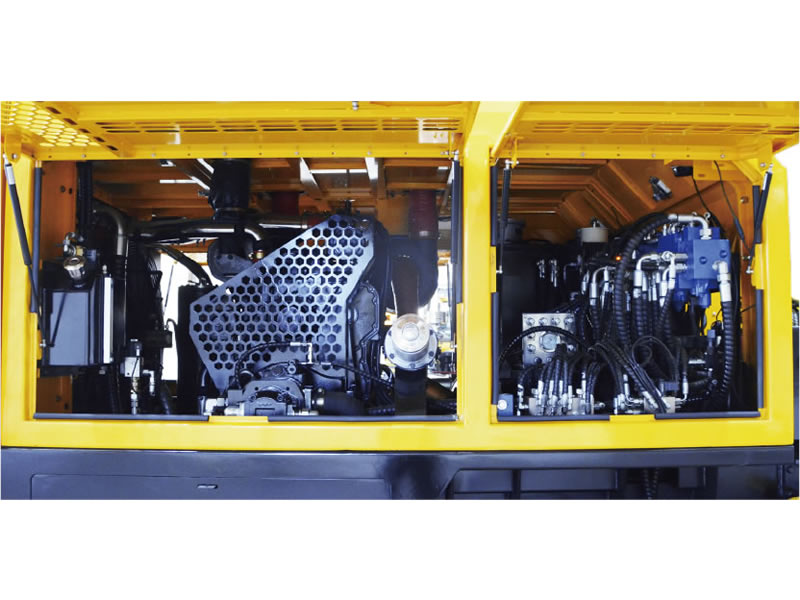

    Moteur
    Propulsé par un moteur Cummins QSC8.3-C260-30 d'une puissance nominale de 194 kW. Le moteur offre une forte puissance, des performances fiables et une maintenance aisée.
  • Poutre d'alimentation

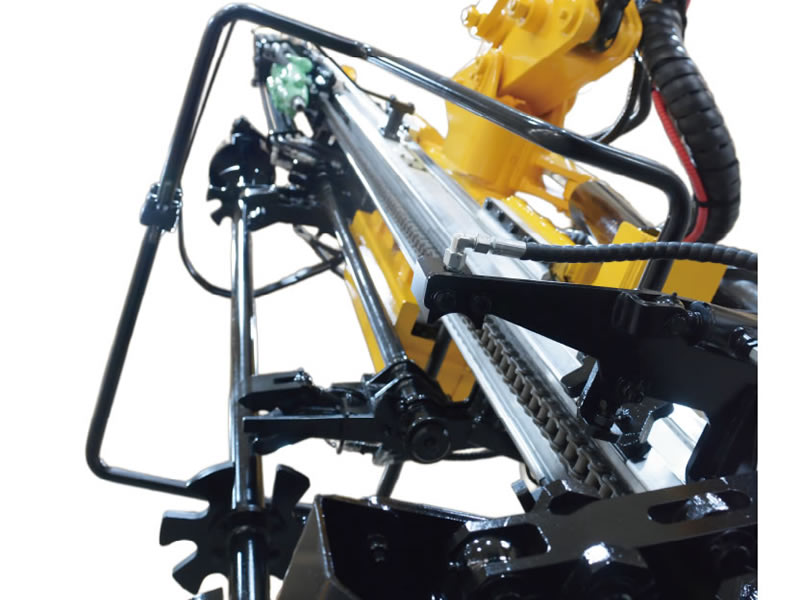

    Poutre d'alimentation
    La poutre d'alimentation est fabriquée en alliage d'aluminium spécialement pressé et protégée par des manchons résistants à l'usure en acier inoxydable. Cette structure d'avancement de forage offre une haute résistance et une excellente rectitude tout en maintenant un poids global réduit, limitant la charge et améliorant la fiabilité opérationnelle.
